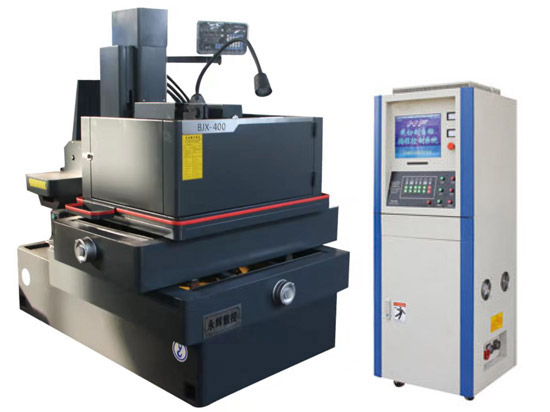

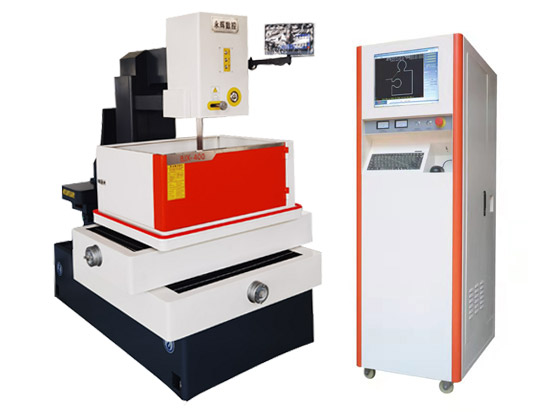

YH伺服一體中走絲
秉承誠信為本、質量第一、精益求精、服務至上的理念型號：YH
品牌：永輝
自主控制系統，可以實時顯示加工軌跡和圖形；開關運絲、水泵、高頻等等可以使用鼠標直接點擊便能
咨詢熱線：15258127511
返回列表
產品詳情
YHT型精密豪華中走絲線切割機床性能特點：
☆機床可選配反應式步進電機(STE-DM-01)或文流伺服電機((S丁E-DC-02)。
*T型床身采用樹脂砂鑄造，兩次高溫熱處理，有效控制了機床變形量。
☆采用臺灣精密直線導軌，臺灣雙螺母精密滾珠絲桿，長時間保持機械精度。
☆使用低壓、無阻、恒流高頻電源進行加工切創，使得切創的效率、表面粗糙度、相絲損耗等工藝指標處于國內先進水平。
☆采用小脈寬、大電流的恒壓源進行加工修刀，大幅提升了多次切割的穩定性、一致性和工藝指標。
☆合理的環保封閉結構設計。
YH-T型伺服中走絲切割機床主要技術參數：
| 機床型號 | YH-320 | YH-400 | YH-500 | YH-630 |
| 工作臺尺寸(mm) | 760×520 | 850 ×600 | 1000×750 | 1170×830 |
| 工作臺X、Y軸最大行程(mm) | 400×320 | 500 ×400 | 630 ×500 | 800×630 |
| 最大切割厚度(mm) | 250 | 250 | 300 | 300 |
| 最大承載重量(kg) | 300 | 500 | 800 | 1000 |
| 最大切割效率 | 180mm²/min | |||
| 最大加工電流 | 7A | |||
| 最佳表面粗糙度 | 一次切割Ra≤2.3µm，二次切割Ra≤1.6µm、三次切割Ra≤1.0µm | |||
| 切割精度 | 直線≤±0.0025mm、錐度≤±0.01mm | |||
| 跳步精度 | 0.01mrm/0-200mm.0.015mm/0-350mm.0.02mmv/0-500mm | |||
| 最大切割錐度 | ±3º/80mm | |||
| 電極絲直徑范圍(鉬絲) | 0.12-0.25mmi(標.配0.18mm) | |||
| 驅選方式 | X、Y、U、V軸伺服（松下伺服）或步進(五相十拍)，Z軸電動靜音升降 | |||
| 切削液箱配置 | 高壓慢絲式過濾，容積100L | |||
| 切削液配比 | 狄克液配純凈水，濃度值8-12 | |||
| 整機消耗功率 | <2kw | |||
| 供電電源 | 三相四線380VAC/50HZ | |||
| 主機重量 | 1860kg | 2160kg | 2750kg | 3450kg |
| 主機外形尺寸(長*寬*高)mm | 1570×1100×1700 | 1600×1220×1700 | 1850×1400 ×1800 | 2070×1655×2060 |
| 包裝外形尺寸(長*寬*高)mm | 1720×1300×1800 | 1850×1420×1600 | 2050×1600×1900 | 2340× 2100×2160 |
