搖擺線切割
秉承誠信為本、質量第一、精益求精、服務至上的理念型號：搖擺線切割
品牌：永輝
新型雙向恒張力機構，加工中保持動態恒張力，張力波動更小
咨詢熱線：15258127511
返回列表
產品詳情

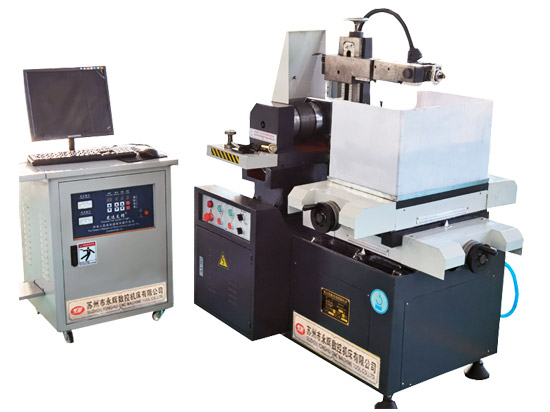

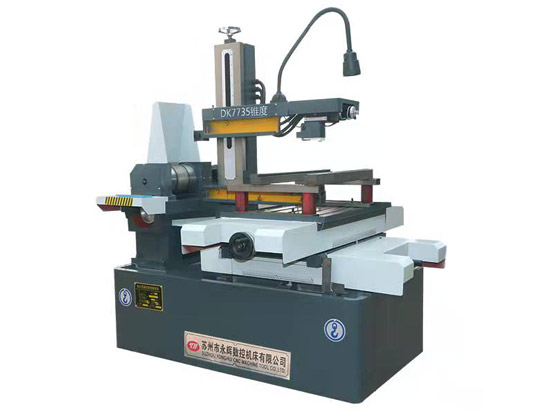

搖擺線架大錐(10-45度}中走絲線切割機床性能特點
☆新型雙向恒張力機構，加工中保持動態恒張力，張力波動更小。
☆專利防水寶石導輪組件輔以金剛石導絲器，高精度、耐磨，有效減小鉬絲抖動，使用壽命更長。
☆所有機身皆采用米漢納高級鑄鐵，材料細密、韌性強、耐磨性佳，且經過二次回火和自然及振動時效處理，經久不變形，使主機的表態及動態機械性能處于較佳狀態。
☆立柱線架采用精密搖擺大錐度線架.造型美觀，剛性更強，精度更高。
☆如選配高壓過灘水箱，可實現了凈水與污水獨立隔離.實現3-5個月不用換水，環保節水。
搖擺線架大錐(10-45度)中走絲線切割機床主要技術參數:
| 項目/機床型號 | YH-320 | YH-400 | YH-500 | YH-630 |
| 工作臺尺寸 | 340×470mm | 510×800mm | 700x960mm | 850×1100mm |
| 工作臺×、Y軸行程 | 320×400mm | 400×500mm | 500×630mm | 630x800mm |
| 最大承載重量 | 300kg | 50Okg | 600kg | 80Okg |
| 最大直線切割厚度 | 400mm | 600mm | ||
| x、Y最小指令單位 | 0.001mm | |||
| 最大切割錐度 | 30° 、+45° | |||
| 控制和聯結方式 | Y軸步進電機，交流伺服;UV軸三相六拍，伺服電機(任選) | |||
| Z軸控制 | 交流減速電動升降 | |||
| 聯動控制軸數 | x、Y、U、V四軸 | |||
| 貯絲筒最大行程 | 200mm | |||
| 電極絲直徑范圍 | 0.15~0.20mm（標配中0.18mm ) | |||
| 走絲速度 | 1~11.4m/s變頻可調 | |||
| 最大切割效率 | 160mm2/min | |||
| 最佳表面粗糙度 | Ra≤1.0um | |||
| 液箱容積 | 9oL | |||
| 工作液過濾方式 | 紙芯精過濾 | |||
| 供電電源 | 3相380V±10%;50±1Hz | |||
| 控制系統 | Autocut | |||
| 機床消耗總功率 | 1.5kW | |||
| 最大加工電流 | 8A | |||
| 主機重量 | 1600kg | 1900kg | 2100kg | 2700kg |
| 機床尺寸(長寬高) | 1600*1200*2000mm | 1960"1620"2160mm | 2120M1760*2250mm | 2410*2060*2250mm |
| 電柜尺寸(長寬高) | 750*650"1900mm | |||
